特性及應用
● 閉磁路構造設計
● 輕便薄小
● 大電流低直流阻抗
用途
● 錄放影機、OA儀器、液晶電視、筆記型電腦、小型通信機器、直流轉換器等)
產品標示
①產品類型：SMH型。
②外觀尺寸：方形,11表示寬度12.0mm; 4表示高度4.5mm.
③電氣特性表示220表示22μH。
④允許公差：M表示±20%，K表示±10%。
⑤包裝方式：T表示載帶盤裝；B表示袋裝。

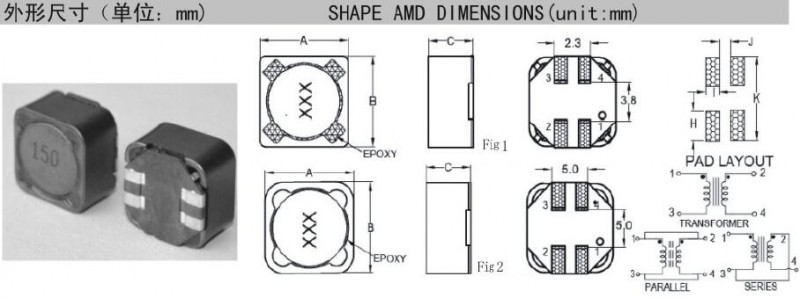

外型尺寸(單位：mm)
|
型號TYPE |
A |
B |
C（max） |
I |
J |
H |
K |
|
SMH74 |
7.3±0.3 |
7.3±0.3 |
4.8 |
1.1 |
0.8 |
2.1 |
7.5 |
|
SMH125 |
12.0±0.3 |
12.0±0.3 |
6.5 |
2.0 |
1.5 |
4.0 |
12.5 |
|
SMH127 |
12.0±0.3 |
12.0±0.3 |
8.5 |
2.0 |
1.5 |
4.0 |
12.5 |
