產品說明:

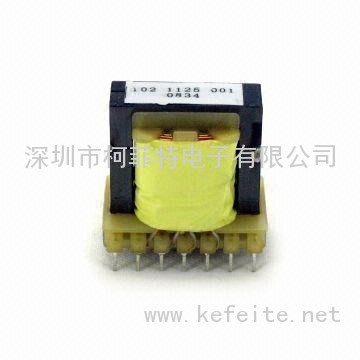

EC/ER型變壓器是基本型的鐵氧體磁芯,它們被廣泛用于開關電源及和多種電子線路中,振蕩方式有全橋,半橋,單端式,諧振式,推挽式線路等,具有優良的材料特性,適用于典型的變壓器結構,EC/ER磁芯的圓柱型中心柱,使之繞線較為容易,并增大了繞組的截面積,可增大輸出功率,適用于各種開關電源變壓器和阻流線圈。 EC型變壓器的型號有EC2820,EC3542,EC4042,EC4950,EC5345,EC70等。
下表列出部分產品的外形尺寸及輸出功率。
隨著磁材特性和工作頻率的不同,最大輸出功率會有所不同,表中數據僅供參考。
測試條件1KHz/1V,耐壓AC2000V,絕緣電阻:DC500V ≥200MΩ。
序號 |
規格 |
外型尺寸mm |
參考VA |
重量 |
|||
A |
B |
C |
f=50KHz |
f=100KHz |
參考值g |
||
1 |
EC-28 |
28 |
34 |
30 |
42 |
58 |
35 |
2 |
EC-35 |
35 |
46 |
29 |
100 |
150 |
78 |
3 |
EC-40 |
40 |
47 |
32 |
180 |
290 |
110 |
4 |
EC-42 |
42 |
47 |
41 |
240 |
380 |
125 |
5 |
EC-49 |
49 |
58 |
53 |
650 |
1000 |
191 |
以上數據僅供參考。 |
